Автоматизированная установка бесконтактного контроля геометрии резьбы муфт и труб
03.11.09 11:05
Назначение установки
Установка предназначена для бесконтактного контроля геометрических параметров резьбы труб. Имеется два исполнения установки — для контроля наружной резьбы ниппеля и для контроля внутренней резьбы навинченной на трубу муфты (замка). Используется при контроле широкой номенклатуры труб, в том числе обсадных, бурильных, насосно–компрессорных и других.

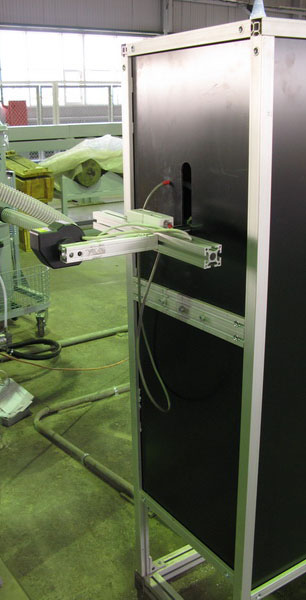

Общий вид сканирующего устройства
Для контроля используется принцип оптической триангуляции — применяются лазерные двумерные триангуляционные датчики.
Установка обеспечивает:
- контроль геометрии резьбы по ГОСТ и ТУ;
- обработку данных;
- выдачу результатов (в том числе сравнение с эталоном) и последующее;
- формирование сигналов о годности или браке (с учетом допуска);
- формирование сигналов для выдачи в систему управления установкой;
- передачу данных о годности и сортаменте трубы в АСУ с учетом присвоенного номера контролируемой трубы;
- формирование сигналов об аварии и передачу их в АСУ, для остановки оборудования.
Установка поставляется с государственным метрологическим обеспечением, в комплект поставки входит набор стандартных образцов предприятия (СОП), по которым происходит настройка порога чувствительности оборудования.
При проведении входного контроля труб с резьбовыми участками, покрытыми консервационной смазкой, проводится предварительная очистка резьб от смазки. Очистка производится с помощью автоматизированной установки «УРАН ОР» для очистки резьбы трубы и муфты.
Состав установки
- Сканирующее устройство;
- Информационно–измерительный комплекс;
- Транспортная система — рольганг с центрирующими призмами и перекладчиками. Поставляется по желанию заказчика.

Сканирующее устройство контроля ниппеля

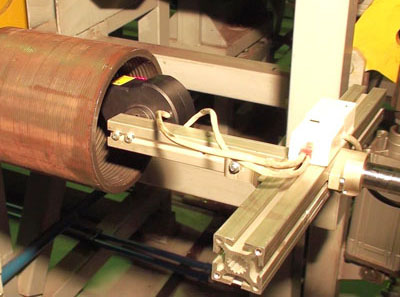

Сканирующее устройство контроля муфты
Технические характеристики
| Напряжение питания 220 В, частота 50 Гц. | |
| Потребляемая мощность | не более 1000 Вт |
| Точность измерения | ±0,01 мм |
| Производительность, циклов измерения/час Прим: цикл измерения включает в себя серию измерений не менее чем в восьми равноудаленных сечениях резьбового участка трубы или муфты; |
не менее 40 |
| Диаметры контролируемых труб | от 73 до 426 мм |
| Контролируемые параметры геометрии резьбы согласно требованиям | ГОСТ или ТУ |
| Габаритные размеры сканирующего устройства Ширина×Глубина×Высота |
600×1100×1600 мм |
| Габаритные размеры информационно–измерительного комплекса Ширина×Глубина×Высота |
600×620×1600 мм |
| Диапазон рабочих температур | от +5°C до +45°С |
| Допустимая влажность окружающего воздуха при температуре +25°С |
80% |
| Средняя наработка на отказ, не менее | 2000 часов |
| Средний срок службы | 5 лет |

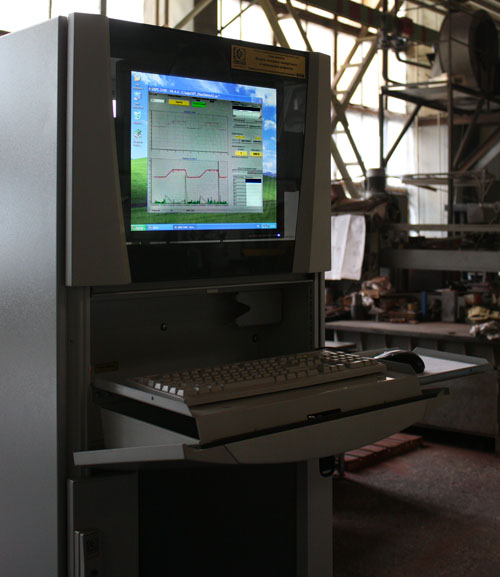

Информационно–измерительный комплекс
(Вариант для обсадных и бурильных труб):
| a) С приваренными замками. Типоразмеры по ГОСТ 50278–92. |
|
127х9,2 «Д», «К», «Е», «Л» длина 8,0—12,5 м. |
|
89х9,35 «Д», «К», «Е», «Л» длина 8,0—12,5 м. |
|
73х9 «Д», «К», «Е», «Л» длина 8,0—12,5 м. |
| b) С трапецеидальной резьбой и муфтами к ним (ОТТМ). Типоразмеры по ГОСТ 623–80, ТУ 17–161–163–93 и ТУ 39.0147016–63–96. |
|
324×8,5 «Д» ОТТМ ГОСТ 623–80 |
|
245×7,9 «Д» ОТТМ ТУ 39.0147016–63–96 |
|
178×8,1 «Д» ОТТМ с муфтой диаметром 187мм ГОСТ 623–80 |
|
168×7,3 «Д» ОТТМ ГОСТ&623–80 |
|
146×7,0 «Д» ОТТМ ГОСТ 623–80 |
|
146×7,7 «Д» ОТТМ ТУ 39.0147016–63–96 |
|
114×6,4 «Д» ОТТМ ГОСТ 623–80 |
|
102×6,5 «Д» ОТТМ ТУ 17–161–163–93 |

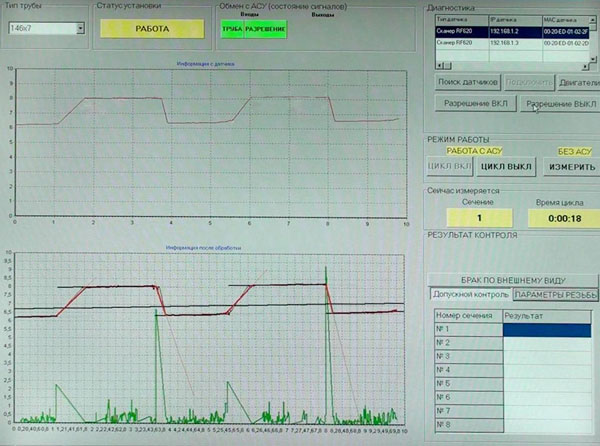

Вывод результатов контроля резьбы
- Количество сканируемых сечений — не менее восьми;
- Точность контроля геометрии профиля резьбы — согласно допускам, указанным в ГОСТ 632–80 и соответствующим им точностям по ГОСТ 8.401–80;
- Имеется возможность перенастройки установки для контроля параметров резьбы труб различного сортамента и типоразмера силами оператора линии, в течение двух часов.
Отличительные особенности
- Бесконтактный способ контроля;
- Устойчивость к вибрации;
- Высокая скорость контроля;
- Возможность контроля резьб с «бликовыми» поверхностями.
